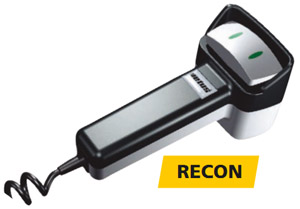

Проводной пульт управления RECON

Для подруливающего устройства и другого оборудования.

Проводной пульт управления типа RECON может быть использован для управления не только подруливающим устройством, но и лебёдками, трапами, электрическими кранами, рулевой гидросистемой и т.д. С обратной стороны пульта находится петля крепления из нержавеющей стали

Описание:

• Работает в сети 12 или 24В D.C.
• Максимальный переключаемый ток 6A.
• Оснащен трёхжильным спиралевидным кабелем 3.5 м.
• В комплекте с водозащищенными вилкой и розеткой.

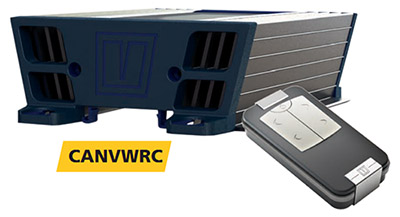

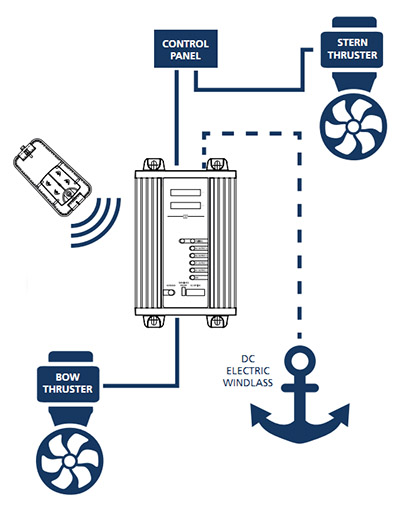

Беспроводное переносное устройство управления CANVWRC

Беспроводное переносное устройство управления VETUS поставляется в двух версиях: WRC и CANVWRC.

Система беспроводного удаленного управления WRC предназначена для работы с оборудованием с электрическим приводом в режиме "вкл-выкл", то есть управляемым непропорционально. Идеально подходит для управления классическими подруливающими устройствами, электрическими лебедками, непропорционально управляемыми гидравлическими подруливающими устройствами.

Новая система управления CANVWRC создана для V-CAN совместимых подруливающих устройств, таких как BOW PRO и RIMDRIVE и также работает в режиме "вкл-выкл". При помощи системы упраления CANVWRC можно управлять совместно устройствами DC (постоянного тока) и V-CAN, либо этими устройствами по отдельности.

Характеристики приемника:

• Приемник работает в сети 12 и 24 В.
• Управляет одним или двумя электрическими (DC) или гидравлическими подруливающими устрйоствами; или одним электрическим (DC) или гидравлическим подруливающим устройством и одной электрической или гидравлической лебедкой.
• Можно подключить до 5 переносных пультов дистанционного управления.
• Встроенная антенна.
• Класс защиты IP40 (для использования только в сухих помещениях)

Характеристики ручного/переносного пульта управления:

• Питание – 3 В. Батарейка типа CR2032.
• Максимальное расстояние до приемника 10-15 метров.
• Класс защиты IP66 (выдерживает напор воды, возможно использование на палубе).

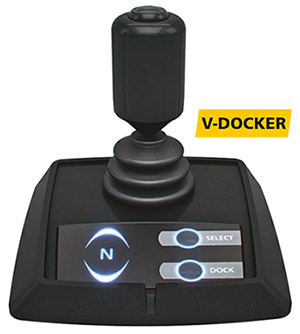

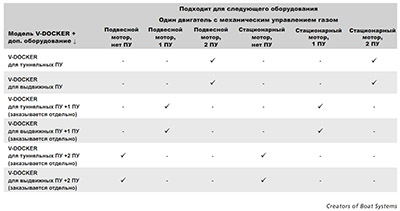

джойстик V-DOCKER

Полное управление лодкой с помощью одной руки Управление носовым ПУ, кормовым ПУ, двигателем и редуктором с помощью единственного джойстика, маневрирование и причаливание одной рукой. V-DOCKER работает с одним (механически управляемым) двигателем и комбинацией носового и кормового подруливающих устройств. Такая комбинация обеспечивает наилучшее использование генерируемых сил для управления маневрированием вашей лодки. Там, где другие системы создают сложную комбинацию векторов сил, приложенных к корме, системе V-DOCKER VETUS достаточного небольшого толчка, чтобы повернуть нос лодки в нужном направлении. Благодаря координации работы подруливающих устройств и двигателя дрейф лодки практически исключен. В отличие от дорогих систем управления, пытающихся обойтись без ПУ, V-DOCKER равномерно распределяет силы между носом и кормой лодки. Маневрирование еще никогда не было таким легким.

Электронная (sail-by-wire) система управления, при которой тяговые тросики заменяются сигналами, передаваемыми по кабелям, делает управление чрезвычайно простым, буквально с помощью одной руки. V-DOCKER может работать как со стационарными, так и с подвесными двигателями. Существует две модификации: для обычных и выдвижных подруливающих устройств.

Характеристики:

• Очень простая установка
• Конкурентная цена по сравнению с аналогичными системами на рынке
• Чувствительный джойстик обеспечивает точное управление
• Управляет одним механическим двигателем и двумя подруливающими устройствами
• Можно установить несколько пультов управления
• Легко устанавливается вместо обычных пультов управления
• Работает с:
  • туннельными ПУ VETUS
  • выдвижными ПУ VETUS

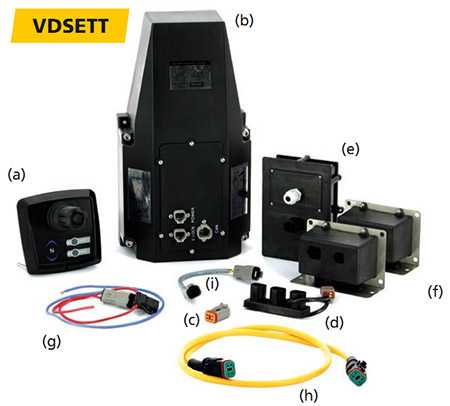

Комплект V-DOCKER для туннельного ПУ (VDSETT)

• Джойстик (VDJOY) (a)
• Актуатор (VDACT) (b)
• Концевой резистор (BPCANT) (c)
• Разветвитель шины CAN-Bus (BPCANHUB) 3x (d)
• Контрольный блок (VDIO) (e)
• Can интерфейс для ПУ thrusters (BPCANIN) 2x (f)
• Кабель питания (BPCABCPC) (g)
• Кабель ПУ- CAN-Bus (BPCABSC) (h)
• Удлинительный кабель (BPCABCGC) (i)

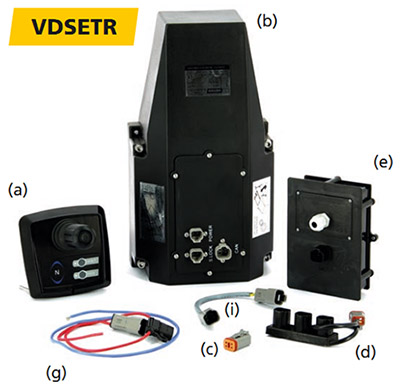

Комплект V-DOCKER для выдвижного ПУ (VDSETR)

• Джойстик (VDJOY) (a)
• Актуатор (VDACT) (b)
• Концевой резистор (BPCANT) (c)
• Разветвитель шины CAN-Bus (BPCANHUB) 3x (d)
• Контрольный блок (VDIO) (e)
• Кабель питания (BPCABCPC) (g)

При заказе комплекта V-DOCKER уточните количество и тип подруливающих устройств. Оба комплекта при необходимости могут быть доукомплектованы, например, дополнительными джойстиками. Кабель питания BPCABC CAN должен быть взят необходимой длины, в зависимости от размера лодки и расположения оборудования. Мы настоятельно рекомендуем использовать только оригинальные кабели.

Панель управления BPSM

Панель управления электрическими подруливающими устройствами для вертикальной установки С кнопкой вкл/выкл и тумблерным переключателем. Диаметр: 102 мм Утопление: 79 мм Водонепроницаемость по IP65

Замедлитель реверса подруливающего устройства BPTD

Прежде всего безопасность.

Предотвращает слишком быстрое переключение направления вращения ПУ. Рекомендуется для установки на судах для предотвращения поломки мотора ПУ. Нужен только для BPJSTA, BPSM.

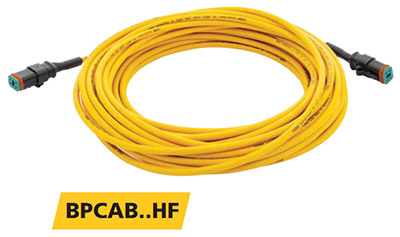

Электрические cоединительные кабели BP29

Кабели для соединения пультов с подруливающими устройствами имеют концевые разъемы, имеется пять типоразмеров.

Соединительные кабели V-CAN

Шесть вариантов различной длины, для использования с BOW PRO, RIMDRIVE.

Дистанционно управляемый батарейный выключатель, тип BPMAIN

Для использования с подруливающими устройствами (ПУ), лебедками и другим оборудованием с высоким потреблением тока. В некоторых странах законодательство требует наличия на борту дистанционно управляемого выключателя. BPMAIN может управляться как удаленно (электрически), так и при необходимости вручную. Выключатель должен быть установлен как можно ближе к оборудованию, которое он контролирует, однако, красная аварийная кнопка для ручного выключения всегда должна быть доступна. Пульт управления и кабель-удлинитель заказываются отдельно. Характеристики: Поставляется для 12 и 24 В D.C. Максимальный ток 250 А постоянно, скачки до 800 А в течение 3 минут. Внимание: Когда 24 В подруливающее устройство питается от сети 12 В с помощью последовательно-параллельного переключателя, должен использоваться 12 В выключатель. Аналогично при питании 48 В подруливающего устройства от 24 В - 24 В выключатель.

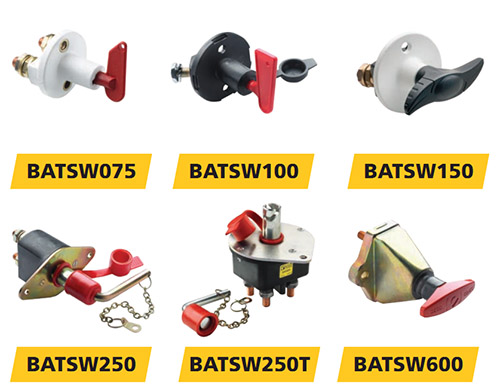

Батарейные выключатели BATSW

Можно присоединить к положительному или отрицательному электрическому кабелю. Два положения: "on" и "off". В положении "off" ключ можно вытащить. Крепеж М10. Модель 250Т двухполюсная, для размыкания/замыкания и "+" и "-" кабелей. Модель 600: водонепроницаемость согласно IP 67.

*BATSW150R = с красной ручкой
**BATSW150B = с черной ручкой

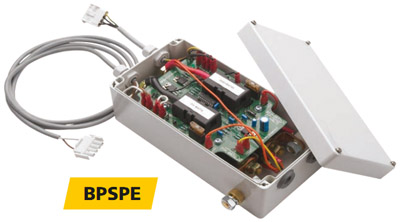

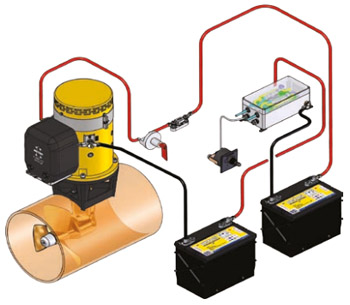

Последовательно/параллельный переключатель BPSPE

Для использования 24В подруливающего устройства (ПУ) в сети 12В.

• автоматически соединять АКБ последовательно и использовать 24 В подруливающие устройства в 12В сети,
• автоматически соединять АКБ параллельно и заряжать их от 12В зарядного устройстваУ.

Предохранители и держатель предохранителей ZE

Подходят для предохранителей VETUS ZE от 40 до 500 А. Имеют стеклянную оболочку, что делает их использование безопасным. Держатель предохранителей поставляется вместе с защитной крышкой. Внимание: Может использоваться с предохранителями типа ZE (с задержкой срабатывания).

Запасные цинковые аноды

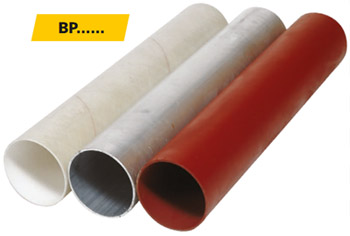

Туннели для ПУ

Туннели поставляются из армированного стекловолокном пластика (GRP), стальные и алюминиевые, стандартной длины со склада или требуемого размера под заказ.

Номинальные размеры туннелей ПУ

И внутренние и наружные диаметры могут иметь допустимые отклонения.
