Приборные панели типа MPA

Стильные алюминиевые приборные панели двигателей

Благодаря своему дизайну и качественному материалу эти стильные алюминиевые приборные панели двигателей могут украсить вашу рубку. Панели изготовлены из анодированного судостроительного алюминия и покрыты текстурированной пленкой, придающей этим изделиям стильный внешний вид.

Все индикаторы ø 52 мм и все панели ø 52 съемные и заменяемые, установочное место подходит как для монтажа отдельного прибора, так и для сборной панели приборов. Это дает возможность разместить отдельные индикаторы или комбинированную приборную панель (при наличии нескольких постов управления).

Панели могут быть изготовлены по индивидуальному проекту (при заказе от 100 шт.), просим связаться с нами, и мы закажем приборы любого цвета и с нанесением логотипа по желанию заказчика.

Описание:

  • Просты в установке
  • Поставляются с белыми или черными циферблатами
  • "Подключи и работай"
  • Kласс защиты IP64

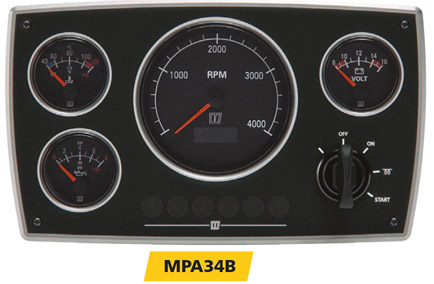

Приборные панели MPA34

приборная панель Vetus MPA34

Панель оборудована шестью контрольными лампами, звуковым сигналом, ключом прогрева/зажигания, тахометром/счетчиком наработанных часов, индикаторами температуры воды и давления масла, вольтметром.

кодописаниецвет
циферблата
об/минразмеры (мм)встраиваемая
глубина (мм)
напряжение (В)
MPA34BS2Приборная панельЧерный0-4000267 x 15712012
MPA34BW2Приборная панельБелый0-4000267 x 15712012
MPA34BS25Приборная панельЧерный0-5000267 x 15712012
MPA34BW25Приборная панельБелый0-5000267 x 15712012
MPA34BS4Приборная панельЧерный0-4000267 x 15712024
MPA34BW4Приборная панельБелый0-4000267 x 15712024
MPA34CANBS2Алюминиевая приборная панель CANЧерный0-4000267 x 15712012
MPA34CANBS4Алюминиевая приборная панель CANЧерный0-4000267 x 15712024

MPA34BS2 - Приборная панель MPA34, 12В, 4 прибора (0-4000 об/мин), черный циферблат - цена по запросу
MPA34BW2 - Приборная панель MPA34, 12В, 4 прибора (0-4000 об/мин), белый циферблат - цена по запросу
MPA34BS25 - Приборная панель MPA34, 12В, 4 прибора (0-5000 об/мин), черный циферблат - цена по запросу
MPA34BW25 - Приборная панель MPA34, 12В, 4 прибора (0-5000 об/мин), белый циферблат - цена по запросу
MPA34BS4 - Приборная панель MPA34, 24В, 4 прибора (0-4000 об/мин), черный циферблат - цена по запросу
MPA34BW4 - Приборная панель MPA34, 24В, 4 прибора (0-4000 об/мин), белый циферблат - цена по запросу
MPA34CANBS2 Приборная панель MPA34 CAN, 12В, 4 прибора (0-4000 об/мин), черный циферблат 146813 руб.
MPA34CANBS4 Приборная панель MPA34 CAN, 24В, 4 прибора (0-4000 об/мин), черный циферблат 146813 руб.

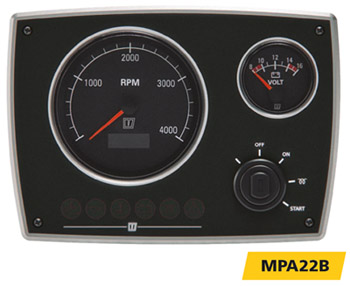

Приборные панели MPA22

приборная панель Vetus MPA22BS2

Панель оборудована шестью контрольными лампами, звуковым сигналом, ключом прогрева/зажигания, тахометром/счетчиком наработанных часов, индикаторами температуры воды и давления масла, вольтметром.

кодописаниецвет
циферблата
об/минразмеры (мм)встраиваемая
глубина (мм)
напряжение (В)
MPA22KBS2Приборная панельЧерный0-4000218 x 15712012
MPA22KBS25Приборная панельЧерный0-4000218 x 15712012
MPA22KBW2Приборная панельБелый0-4000218 x 15712012
MPA22BS2Приборная панельЧерный0-4000218 x 15712012
MPA22BW2Приборная панельБелый0-4000218 x 15712012
MPA22KW25Приборная панельЧерный0-5000218 x 15712012
MPA22BS25Приборная панельЧерный0-5000218 x 15712012

MPA22BS2 - Приборная панель MPA22, 12В, 2 прибора (0-4000 об/мин), черный циферблат - цена по запросу
MPA22BW2 - Приборная панель MPA22, 12В, 2 прибора (0-4000 об/мин), белый циферблат - цена по запросу
MPA22BS25 - Приборная панель MPA22, 12В, 2 прибора (0-5000 об/мин), черный циферблат - цена по запросу
MPA22KBS2 Приборная панель MPA22, 12В, 2 прибора (0-4000 об/мин), черный циферблат 96778 руб.
MPA22KBS25 Приборная панель MPA22 - II поколение, 12В, 2 прибора (0-5000 об/мин), черный циферблат 96778 руб.
MPA22KBW2 Приборная панель MPA22, 12В, 2 прибора (0-4000 об/мин), белый циферблат 96778 руб.
MPA22KBW25 Приборная панель MPA22 - II поколение, 12В, 2 прибора (0-5000 об/мин), белый циферблат 98466 руб.

Дополнительная панель для приборов MPA1XB

дополнительная панель для двух приборов Vetus MPA1XB

Эта панель дает возможность разместить 2 дополнительных прибора ø 52 мм на приборной доске.

кодописаниецвет
циферблата
размеры (мм)встраиваемая
глубина (мм)
MPA1XBПриборная панель для двух приборовЧерный154 x 100100
MPA1XB Доп. панель для 2-х 2" приборов (без приборов) 11053 руб.

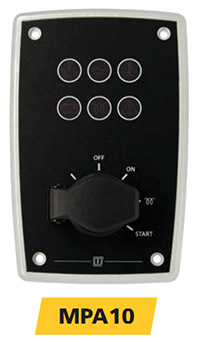

MPA10

Vetus MPA10

Панель оборудована шестью контрольными лампами, звуковым сигналом, ключом прогрева/зажигания. Благодаря своим компактным размерам эта панель идеально подходит для размещения на малогабаритной приборной доске.

кодцветразмеры (мм)встраиваемая глубина (мм)напряжение (В)
MPA10черный100 x 15412012
MPA10 Компактная приборная панель,12 В, черная 70875 руб.
MPA1XB Доп. панель для 2-х 2" приборов (без приборов) 11053 руб.

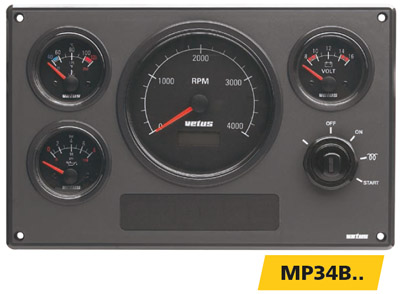

Приборные панели MP34B..

Панель содержит 6 контрольных ламп, звуковой сигнал, ключ прогрева/зажигания, тахометр/счетчик наработанных часов, вольтметр, индикаторы температуры воды и давления масла. Водонепроницаемость по IP 64*.

* Указанные классы водонепроницаемости IP обеспечиваются только при правильной установке и с лицевой стороны.

приборная панель Vetus MP34BS12A MP34BS24A

кодцвет
циферблата
об/минразмеры (мм)встраиваемая
глубина (мм)
напряжение (В)
MP34BS12Aчерный0-4000255 x 16112112
MP34BW12Aбелый0-4000255 x 16112112
MP34BN12Aкремовый0-4000255 x 16112112
MP34BS15Aчерный0-5000255 x 16112112
MP34BW15Aбелый0-5000255 x 16112112
MP34BN15Aкремовый0-5000255 x 16112112
MP34BS24Aчерный0-4000255 x 16112124
MP34BW24Aбелый0-4000255 x 16112124
MP34BN24Aкремовый0-4000255 x 16112124

MP34BS12A - Приборная панель МР34, 12 В, 4 прибора (0-4000 об/мин), черный циферблат - цена по запросу
MP34BW12A - Приборная панель МР34, 12 В, 4 прибора (0-4000 об/мин), белый циферблат - цена по запросу
MP34BN12A - Приборная панель МР34, 12 В, 4 прибора (0-4000 об/мин), кремовый циферблат - цена по запросу
MP34BS15A - Приборная панель МР34, 12 В, 4 прибора (0-5000 об/мин), черный циферблат - цена по запросу
MP34BW15A - Приборная панель МР34, 12 В, 4 прибора (0-5000 об/мин), белый циферблат - цена по запросу
MP34BN15A - Приборная панель МР34, 12 В, 4 прибора (0-5000 об/мин), кремовый циферблат - цена по запросу
MP34BS24A - Приборная панель МР34, 24 В, 4 прибора (0-4000 об/мин), черный циферблат - цена по запросу
MP34BW24A - Приборная панель МР34, 24 В, 4 прибора (0-4000 об/мин), белый циферблат - цена по запросу
MP34BN24A - Приборная панель МР34, 24 В, 4 прибора (0-4000 об/мин), кремовый циферблат - цена по запросу

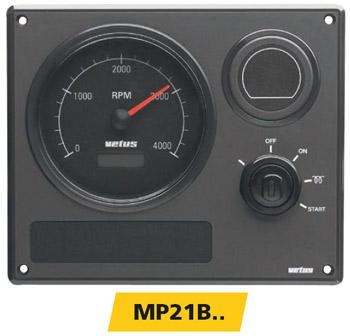

Приборные панели MP21B..

Панель содержит 6 контрольных ламп, звуковой сигнал, тахометр/счетчик наработанных часов, ключ прогрев/зажигание. Место для дополнительного прибора. Удобна для установки на дополнительном посту управления. Водонепроницаемость по IP 64*.

* Указанные классы водонепроницаемости IP обеспечиваются только при правильной установке и с лицевой стороны.

приборная панель Vetus MP21BS12A

кодцвет
циферблата
размеры (мм)встраиваемая
глубина (мм)
напряжение (В)
MP21BS12Aчерный193 x 16112112
MP21BN12Aкремовый193 x 16112112

MP21BS12A - Приборная панель МР21, 12 В, 1 прибор (0-4000 об/мин), черный циферблат - цена по запросу
MP21BN12A - Приборная панель МР21, 12 В, 1 прибор (0-4000 об/мин), кремовый циферблат - цена по запросу

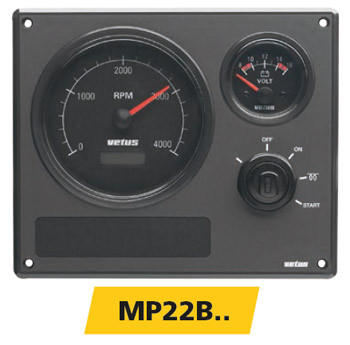

Приборные панели MP22B..

Эта панель имеет 6 контрольных ламп, звуковой сигнал, тахометр/счетчик наработанных часов, вольтметер, ключ прогрев/зажигание. Водонепроницаемость по IP 64*.

* Указанные классы водонепроницаемости IP обеспечиваются только при правильной установке и с лицевой стороны.

приборная панель Vetus MP22BS12A MP22BS24A

кодцвет
циферблата
об/минразмеы (мм)встраиваемая
глубина (мм)
напряжение (В)
MP22BS12Aчерный0-4000193 x 16112112
MP22BW12Aбелый0-4000193 x 16112112
MP22BN12Aкремовый0-4000193 x 16112112
MP22BS15Aчерный0-5000193 x 16112112
MP22BS24Aчерный0-4000193 x 16112124
MP22BW24Aбелый0-4000193 x 16112124

MP22BS12A - Приборная панель МР22, 12 В, 2 прибора (0-4000 об/мин), черный циферблат - цена по запросу
MP22BW12A - Приборная панель МР22, 12 В, 2 прибора (0-4000 об/мин), белый циферблат - цена по запросу
MP22BN12A - Приборная панель МР22, 12 В, 2 прибора (0-4000 об/мин), кремовый циферблат - цена по запросу
MP22BS15A - Приборная панель МР22, 12 В, 2 прибора (0-5000 об/мин), черный циферблат - цена по запросу
MP22BS24A - Приборная панель МР22, 24 В, 2 прибора (0-4000 об/мин), черный циферблат - цена по запросу
MP22BW24A - Приборная панель МР22, 24 В, 2 прибора (0-4000 об/мин), белый циферблат - цена по запросу

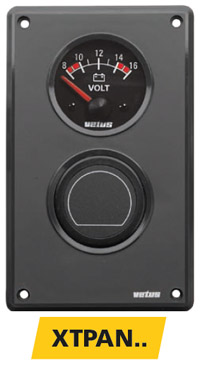

Дополнительная панель XTPAN..

XTPAN252A

Предназначена для установки 2 приборов VETUS с установочным ø 52 мм.
(Приборы заказываются отдельно).

кодцветразмеры (мм)
XTPAN252Aчерный161 x 99

XTPAN252A Доп. панель для 2-х 2" приборов (без приборов) 5063 руб.

MPA1KB

Панель оборудована ключом прогрева/зажигания. Панель может быть установлена отдельно или в комбинации с другими приборными панелями ø 75 мм. Это дает возможность размещать приборы в любом месте на приборной доске в удобном вам порядке, также для размещения приборов вы можете использовать рамку XTASF2P. Совместима с системой PWLK.

кодцветвырез ø (мм)размеры (мм)встраиваемая глубина (мм)
MPA1KBчерный7585 x 8590
панель Vetus MPA1KB
MPA1KB Панель с ключом для включения зажигания/ предпускового подогрева, черная 19913 руб.

MPA1MB

Панель оборудована шестью контрольными лампами, звуковым сигналом. Панель может быть установлена отдельно или в комбинации с другими приборными панелями ø 75 мм. Это дает возможность размещать приборы в любом месте на приборной доске в удобном вам порядке, также для размещения приборов вы можете использовать рамку XTASF2P. Совместима с системой PWLK.

кодцветвырез ø (мм)размеры (мм)встраиваемая глубина (мм)
MPA1MBчерный7585 x 8560
панель Vetus MPA1MB
MPA1MB Панель приборов контроля, 12 В, черная 22613 руб.

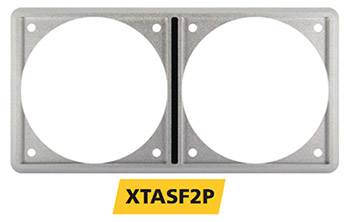

XTASF2P

рамка Vetus XTASF2P

Эта рамка позволяет комбинировать приборные панели ø 75 мм. Это дает возможность размещать приборы в удобном вам порядке

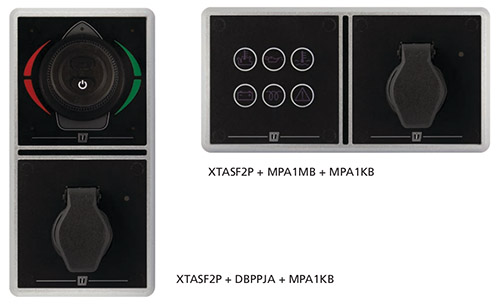

Примеры комбинированных панелей ø 75 мм

рамка Vetus XTASF2P поимеры установки

XTASF2P Рамка для размещения 2х дополнительных приборов, ø 75мм 3797 руб.

Кабели и разветвители

MPKA02 Кабель удлинительный A, 2 м 17466 руб.
MPKA04 Кабель удлинительный A, 4 м 18647 руб.
MPKA06 Кабель удлинительный A, 6 м 21516 руб.
MPKA12 Кабель удлинительный A, 12 м 26494 руб.
MPKB02 Кабель удлинительный B, 2 м 12403 руб.
MPKB04 Кабель удлинительный B, 4 м 13416 руб.
MPKB06 Кабель удлинительный B, 6 м 15441 руб.
MPKB12 Кабель удлинительный C, 12 м 19828 руб.
MPKC02 Кабель удлинительный C, 2 м 5569 руб.
MPKC04 Кабель удлинительный C, 4 м 6159 руб.
MPKC06 Кабель удлинительный C, 6 м 7003 руб.
MPKC12 Кабель удлинительный C, 12 м 9366 руб.
MPYA Y- разветвитель для дополнительной панели A-A-A 17719 руб.
MPYB Y- разветвитель для дополнительной панели B-B-B 12403 руб.
STM6911 Интерфейс для MP34: световой и звуковой сигналы, датчик температуры 6902 руб.
MPVB2 Соединительный элемент B2 для интерфейса STM6911 (для MP34) 11981 руб.
MPVC2 Соединительный элемент С2 для интерфейса STM6911 (для MP34) 2953 руб.
MPUA01 К-т кабелей (коса), универсальный, A, 2 м, для прочих двигателей, не Vetus 7931 руб.
MPUB01 К-т кабелей (коса), универсальный, B, 2 м, для прочих двигателей, не Vetus 3459 руб.
MPUC01 К-т кабелей (коса), универсальный, C, 2 м, для прочих двигателей, не Vetus 2784 руб.

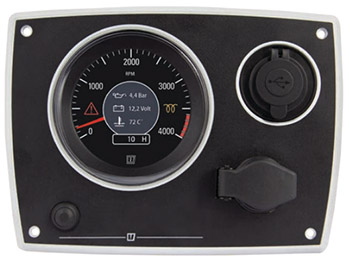

TACHMD

Цифровой многофункциональный дисплей CANbus

Многофункциональный цифровой индикатор позволяет иметь под рукой несколько приборов в одном устройстве. Индикаторы ø 100 мм взаимозаменяемы, установочные места могут быть использованы как для установки отдельных приборов, так и комбинированной приборной панели (при наличии нескольких постов управления). Предназначен для прямого CAN-bus подключения к электропропульсии E-Line, двигателям D-Line и F-Line, а также для подключения к двигателям M-Line и H-Line через преобразователь сигнала CANA2J1.

Характеристики:

  • Легкое управление при помощи одной кнопки.
  • Отображение всех данных о работе двигателя: количество оборотов, количество наработанных часов, температура охлаждающей жидкости, давление масла, процент заряда АКБ и т.д.
  • Экран ø 75 мм, вырез ø 100 мм, габаритный ø 116 мм.
  • Легкая установка, встраиваемая глубина 60 мм.
цифровой многофункциональный дисплей Vetus TACHMD

Vetus TACHMD

Индикаторы VETUS имеют два встраиваемых диаметра. Приборы ø 100 мм и ø 52 мм могут быть заменены на приборы аналогичного типоразмера как по отдельности, так и в составе комбинированных панелей. Например TACHMD может быть установлен в стандартную приборную панель двигателя.

TACHMD Многофункциональный цифровой индикатор, ø 100 мм 115509 руб.

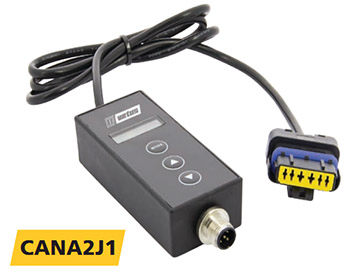

Однонаправленный конвертер CANA2J1

Однонаправленный конвертер Vetus CANA2J1

Конвертер CANA2J1 позволяет подключить цифровой дисплей к механическим/аналоговым системам двигателей, которые не работают по CAN-bus протоколу. Конвертер CANA2J1 "переводит" аналоговый сигнал двигателя в сигнал CAN-bus и может быть испрользован совместно с приборной панелью или дисплеем работающим по протоколу SAE J1939 CAN-bus.

Описание:

  • На данном устройстве доступен вывод значений давления масла, температуры, количества оборотов двигателя.
  • Для работы с двигателями M-Line и H-Line потребуется заменить датчики давления масла и температуры охлаждающей жидкости на сенсоры для использования полного функционала приборной панели SAE J1939 CAN-bus.
  • Подключение к разъему В двигателя.
  • Кабель длиной 1 м.
CANA2J1 Однонаправленный конвертер аналогового сигнала от двигателя в сигнал J1939 38222 руб.

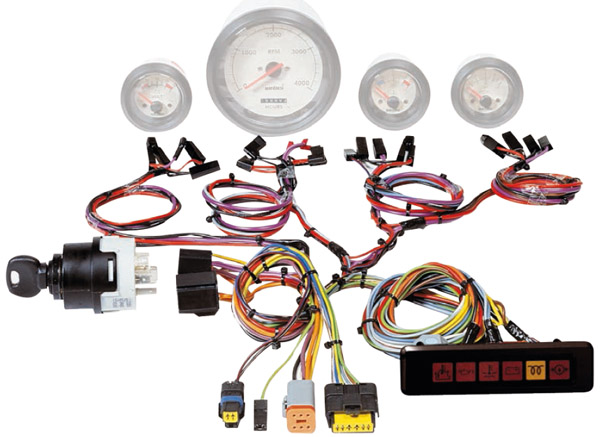

PWL

Спроектируй свою собственную приборную панель с помощью системы "PWL".

комплект оборудования для приборной панели Vetus PWL12A PWL24A

Многие конструкторы хотят спроектировать свою собственную приборную панель, а не использовать стандартную, поставляемую с двигателем. Это легко сделать с помощью системы PWL.

Преимущества

  • Можно выбрать свой собственный состав приборов
  • Все провода связаны в жгуты и имеют цветовую маркировку (прозванивать их не нужно)
  • Разъемы установлены
  • Приборы можно свободно размещать на панели, на расстоянии до 50 см от ключа зажигания

В стандартную комплектацию входит

  • Панель (130 мм х 35 мм) с 6-ю контрольными лампами
  • Звуковой аварийный сигнал
  • Ключ прогрев/зажигание
  • Кабель для тахометра/счечика часов
  • Кабели для вольтметра, датчиков давления масла и температуры охлаждающей жидкости
  • Разъемы для удлинения кабелей

Дополнительное оборудование

  • Удлинительный кабель для подсоединения к двигателю, длиной 2, 4 и 6 м
  • Кабельный разветвитель для присоединения 2-й панели
  • Тахометр/счетчик наработанных часов
  • Вольтметр, индикаторы температуры воды и давления масла

PWLK Коса кабелей для нестанд.приборн.панелей +ключ зажиг.+контр.лампы 80916 руб.
