Гребные винты.

Один из важнейших компонентов вашего судна

VETUS использует специальную компьютерную программу, с помощью которой рассчитывает подходящий винт для Вашего судна на основании его характеристик. На работу винта влияют не только его диметр, шаг, количество и форма лопастей, дисковое отношение и другие параметры, но также материал и точность изготовления.

  • Баланс: винт часто вращается с большой скоростью, иногда до 2 000 об/мин, (то есть больше 30 об/сек!) и должен быть очень хорошо отбалансирован.
  • Точные размеры: для повышения эффективности и предотвращения вибрации шаги лопастей должен быть одинаковы и расстояние между лопастями одинаково, что требует большой точности при изготовлении винтов.
  • Материал: как правило винты VETUS изготавливаются из марганцовистой бронзы - чрезвычайно упругого, но все же очень эластичного материала. Благодаря этому винты VETUS в случае повреждения часто могут быть восстановлены. При необходимости для изготовления винтов используется более прочные сплавы бронзы с добавлением алюминия.
  • Площадь лопасти: при подобре правильного винта прежде всего требуется определить количество лопастей и требуемое дисковое соотношение (Fa/F). Оно означает соотношение полной площади круга винта (F) и площади спрямленной поверхности всех лопастей вместе (Fa). Выбор соотношения Fa/F зависит от формы подводной части корпуса, скорости судна и других его параметров.
  • VETUS изготавливает и постоянно держит на складе широкий ассортимент 3-х лопастных винтов типов P3B и P3C, 4-х лопастных винтов типов P4E и P4G, а также 5-лопастных винтов типа P5G. VETUS также рассчитывает и поставляет нестандартные винты по спец заказу

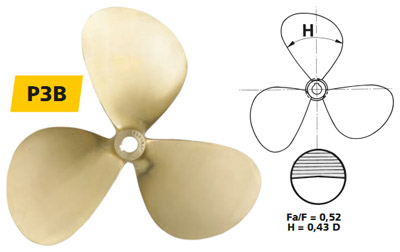

3-Х лопастной винт P3B

трехлопастной гребной винт Vetus P3B

Шаг и направление вращения нужно указать при заказе.

P3B12X... - Тип P3B, ø12" - цена по запросу
P3B13X... - Тип P3B, ø13" - цена по запросу
P3B14X... - Тип P3B, ø14" - цена по запросу
P3B15X... - Тип P3B, ø15" - цена по запросу
P3B16X... - Тип P3B, ø16" - цена по запросу
P3B17X... - Тип P3B, ø17" - цена по запросу
P3B18X... - Тип P3B, ø18" - цена по запросу
P3B19X... - Тип P3B, ø19" - цена по запросу
P3B20X... - Тип P3B, ø20" - цена по запросу
P3B21X... - Тип P3B, ø21" - цена по запросу
P3B22X... - Тип P3B, ø22" - цена по запросу
P3B23X... - Тип P3B, ø23" - цена по запросу
P3B24X... - Тип P3B, ø24" - цена по запросу
P3B25X... - Тип P3B, ø25" - цена по запросу

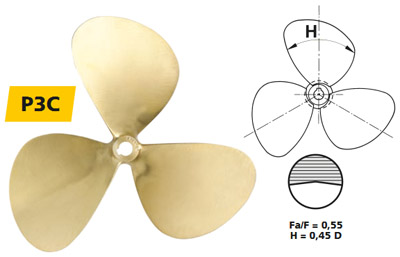

3-Х лопастной винт P3C

трехлопастной гребной винт Vetus P3C

Шаг и направление вращения нужно указать при заказе.

P3C12X... - Тип P3C ø12" - цена по запросу
P3C13X... - Тип P3C ø13" - цена по запросу
P3C14X... - Тип P3C ø14" - цена по запросу
P3C15X... - Тип P3C ø15" - цена по запросу
P3C16X... - Тип P3C ø16" - цена по запросу
P3C17X... - Тип P3C ø17" - цена по запросу
P3C18X... - Тип P3C ø18" - цена по запросу
P3C19X... - Тип P3C ø19" - цена по запросу
P3C20X... - Тип P3C ø20" - цена по запросу
P3C21X... - Тип P3C ø21" - цена по запросу
P3C22X... - Тип P3C ø22" - цена по запросу
P3C23X... - Тип P3C ø23" - цена по запросу
P3C24X... - Тип P3C ø24" - цена по запросу
P3C25X... - Тип P3C ø25" - цена по запросу

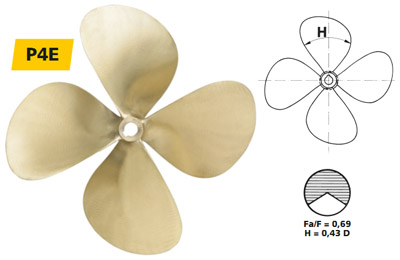

4-Х лопастной винт P4E

четырехлопастной гребной винт Vetus P4E

Шаг и направление вращения нужно указать при заказе.

P4E14X... - Тип P4E, ø14" - цена по запросу
P4E15X... - Тип P4E, ø15" - цена по запросу
P4E18X... - Тип P4E, ø18" - цена по запросу
P4E19X... - Тип P4E, ø19" - цена по запросу
P4E20X... - Тип P4E, ø20" - цена по запросу
P4E21X... - Тип P4E, ø21" - цена по запросу
P4E22X... - Тип P4E, ø22" - цена по запросу
P4E23X... - Тип P4E, ø23" - цена по запросу
P4E24X... - Тип P4E, ø24" - цена по запросу

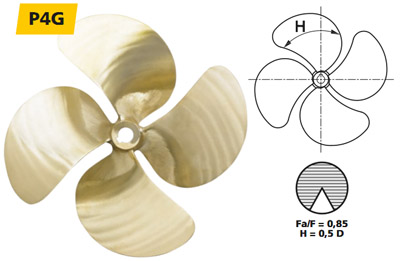

4-Х лопастной винт P4G

четырехлопастной гребной винт Vetus P4G

Шаг и направление вращения нужно указать при заказе.

P4G16X.. - Тип P4G, ø 16" - цена по запросу
P4G17X.. - Тип P4G, ø 17" - цена по запросу
P4G18X.. - Тип P4G, ø 18" - цена по запросу
P4G19X.. - Тип P4G, ø 19" - цена по запросу
P4G20X.. - Тип P4G, ø 20" - цена по запросу
P4G21X.. - Тип P4G, ø 21" - цена по запросу
P4G22X.. - Тип P4G, ø 22" - цена по запросу
P4G23X.. - Тип P4G, ø 23" - цена по запросу
P4G24X.. - Тип P4G, ø 24" - цена по запросу

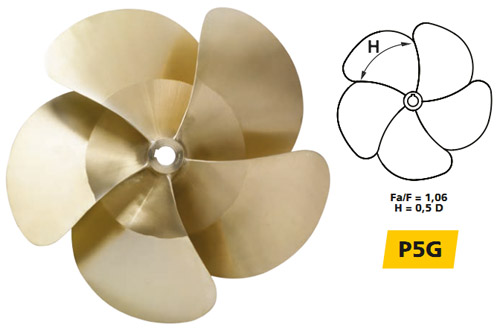

5-лопастной винт P5G

пятилопастной гребной винт Vetus P5G

Винты P5G поставляются по заказу.


Цинковые аноды для концевика вала SN

цинковые аноды Vetus SN для концевика вала

SN25B Анод цинковый запасной для вала ø 25 мм 1941 руб.
SN30B Анод цинковый запасной для вала ø 30 мм 3206 руб.
SN35B Анод цинковый запасной для вала ø 35 мм 3881 руб.
SN40B Анод цинковый запасной для вала ø 40 мм 4894 руб.
SN45B Анод цинковый запасной для вала ø 45 мм 5063 руб.
SN50B Анод цинковый запасной для вала ø 50 мм 6159 руб.
SN60B Анод цинковый запасной для вала ø 60 мм 7847 руб.

Внимание

Гребные винты типов P3B, P3C и P4E имеют стандартные размеры ступицы и шпоночного паза в соответствии с ISO 4566, смотрите. таблицу ниже. VETUS также поставляет соответствующие гребные валы.

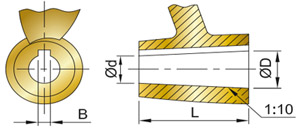

Стандартное конусное отверстие для вала винтов VETUS (1:10). Измерения согласно ISO 4566.

ступица гребного винта Vetus

диаметр гребного винтаразмеры ступицы
P3BP3CP4EP4GP5G ø D, мм ø d, мм длина L, мм ширина B, мм
12"-15"12"-15"14"-15"2519608
16"-18"16"-18"16"-17"по запросупо запросу3022808
19"-21"19"-21"18"-20"по запросупо запросу35269010
22"-24"22"-24"21"-22"по запросупо запросу403010012
25"25"23"-24"по запросупо запросу453411014
более 25"более 25"по запросупо запросу503812014


Как заказать?

Укажите нам тип винта, диаметр и шаг, а также направление вращения, размеры ступицы и вала. В случае, если вы не знаете какой винт вам нужен мы можем его рассчитать винт для вас. Для этого надо заполнить специальную форму данными о вашем судне.

Конусность гребного вала

Все гребные винты фирмы VETUS имеют стандартную конусность 1:10. Это означает, что разница между самым большим и самым малым диаметрами отверстия для вала представляет собой 10% длины ступицы винта (D-d=0,1 x L). Мы можем изготовить винт с любой конусностью. Это потребует несколько дополнительных дней и немного повышает стоимость.

Внимание

VETUS рассчитывает и поставляет нестандартные винты по спец заказу. Стандартно винты изготавливаются из марганцовистой бронзы. При необходимости винты могут быть изготовлены из марганцево-алюминиевой бронзы.

Срок поставки нестандартных винтов различных типов и размеров от 15 недель.

ASGAT20+ Расточка ступицы стандартного винта 31641 руб.

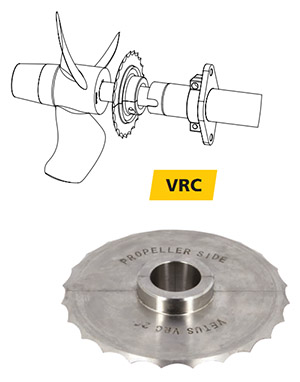

Отрезной диск VRC

Отрезной диск Vetus VRC

Предназначен для предотвращения застревания веревок между дейдвудным подшипником и гребным винтом. Отрезной диск VETUS (VRC) изготовлен из нержавеющей стали AISI 316L и устанавливается за гребным винтом.

Состоит из двух частей, предназначен для установки на гребные валы диаметром 25 мм и 30 мм и подходит для систем валопровода VETUS.

Состав изделия:

  • Отрезной диск VRC25 часть А - Отрезной диск VRC25 часть В
  • Два винта с шестигранной головкой M4X16 DIN912 A2 - шестигранный стопорный винт с внутренним конусом M4x20 DIN916 A2
  • Две плоских шайбы M4 DIN125-1A SS A2 – ве пружинных стопорных шайбы M4 DIN127B A2 – два штифта

кодосновные резмеры (мм)диаметр гребного вала (мм)
VRC25115 x 3025
VRC30115 x 3030

VRC25 Отрезной диск для вала ø 25 25144 руб.
VRC30 Отрезной диск для вала ø 30 25144 руб.
